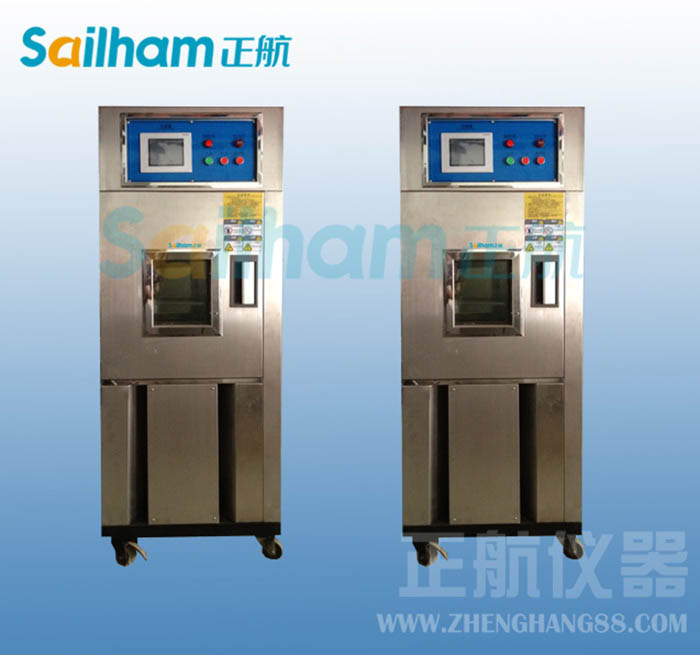

恒溫恒濕試驗箱制冷系統冷凝器



1 )恒溫恒濕試驗箱制冷系統工作過程及原理

①過熱蒸汽冷卻成干飽和蒸汽：由恒溫恒濕試驗箱制冷系統壓縮機排出的高溫高壓蒸汽進入冷凝器的初級階段，從排氣溫度下降至冷凝溫度，既該壓力下的飽和溫度。此時，過熱蒸汽就冷卻成干飽和蒸汽。

②恒溫恒濕試驗箱制冷系統干飽和蒸汽冷卻成飽和液體：干飽和繼續放熱，冷卻成飽和液體，此時，在放熱冷凝過程，溫度不變，仍為冷凝溫度。

③飽和液體冷卻成過冷液體：由于冷凝器處于與外界空氣或水包圍之中，而通常水或空氣的溫度總是低于冷凝溫度，因此，在冷凝器的末端，飽和液體一般還可以進一步冷卻，使之成為溫度低于該壓力下飽和溫度發過冷液體。

2 )恒溫恒濕試驗箱制冷系統種類和特點

冷凝器按采用的冷卻介質分為四類：空氣冷卻式冷凝器；水冷式冷凝器；蒸發式冷凝器；淋水式冷凝器。

冷凝器是一種高壓設備，裝在恒溫恒濕試驗箱制冷系統壓縮機排出口和毛細管之間。它將恒溫恒濕試驗箱制冷系統壓縮機排出的高溫高壓制冷劑氣體，通過冷凝器的外壁和肋片傳熱冷卻。制冷劑在冷凝器中的冷凝過程中，壓力不變，溫度降低。在冷凝器入口處為氣態制冷劑，在出口處為液態制冷劑。工作方式都為強迫對流式。為了提高冷凝器和蒸發器的傳熱效果，減少其尺寸和重量，多采用波型翅片式換熱器，它由光滑直管、彎頭套管、翅片套片等組成，適合機械化生產，結構形式的不斷改進，使的這兩種熱交換器的傳熱效率不斷提高。
