一、系統硬件設計

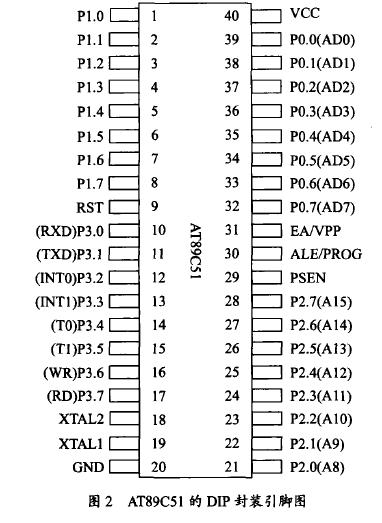

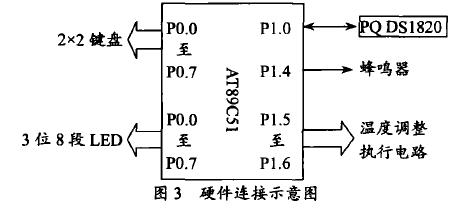

DS1820和AT89C51設計的恒溫控制裝置的硬件連接示意圖，如圖3所示.DS1820采用寄生電源工作方式，恒溫值通過一個2x2的矩陣鍵盤輸人PO口，P2口送出當前溫度值在3位8段LED上顯示，P1.4口外接三極管驅動蜂鳴器發出報警，P1.5口和P1.6口外接可控硅器件調整溫度。

二、軟件設計

軟件部分主要包括主程序、AT89C51與DS 1820的通信程序、中斷處理程序、溫度調整程序等。

1、主程序的工作流程

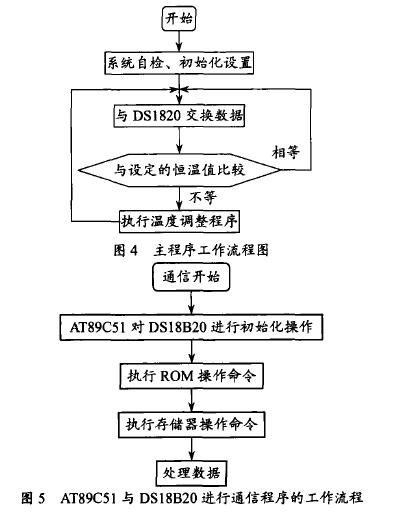

主程序主要完成系統自檢、初始化設置、溫度變化檢測、實時顯示結果、發出溫度調整命令等任務.工作流程如圖4所示.

2、AT89C51與DS 1820通信程序的工作流程

按照DS 1820的單總線接口通訊協議，AT89C51與DS 1820完成數據通信必須經過4個步驟，即初始化、ROM操作指令、存儲器操作指令、數據處理.由此可見，AT89C51與DS 18B20進行通信程序的工作流程如圖5所示。

三、結論

利用DS 1820和AT89C51設計的恒溫控制裝置具有精度高、靈敏度好、工作性能穩定等特點，有很高的可操作性和可維護性，是一種良好的恒溫控制裝置。http://www.lvdaopeixun.com
