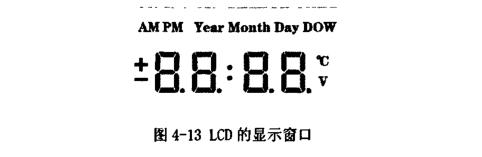

本測控系統面向農村，基于成本的考慮，選用段式LCD作為顯示烘烤設備工作狀態參數的窗口顯示窗口如圖4-13所示

一、LCD驅動器接口的電路設計與連接

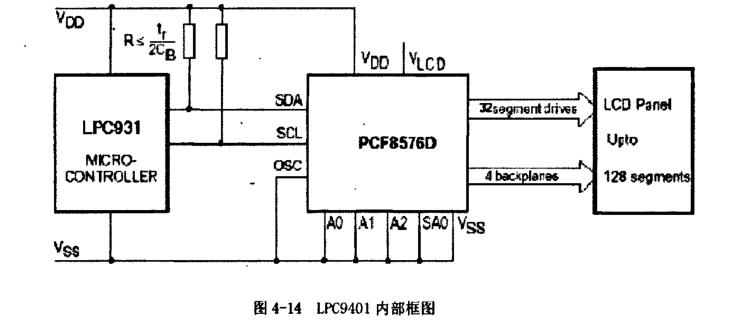

LCD的工作需要電壓差，稱為激勵信號，激勵是由一個震蕩波提供的。恒定(dc)的激勵信號會使晶體產生偏振，進而損壞晶體。要產生激勵波，需要提供方波給一個專門用來驅動LCD的IC，或者給LCD內置的驅動電路。本測控系統所使用的LPC9401內部集成了一片LCD驅動芯片PCF8576D，其內部框圖如圖4一14所示。

PCF8576D通過12c總線與LPC931相連，可以直接驅動最大128段的LCD。12C總線的主要特性如下：

主機與從機之間雙向數據傳輸；

多主機總線，無中央主機；

多主機同時啟動總線傳輸時，總線進行仲裁以避免數據沖突；串行時鐘同步使得不同速率的器件可以通過同一總線通訊；

高速模式下數據傳輸速率為最高400Kbit／s，普通模式最高為100Kbit／s；

串行時鐘同步可作為握手機制，用于掛起和恢復串行傳輸。

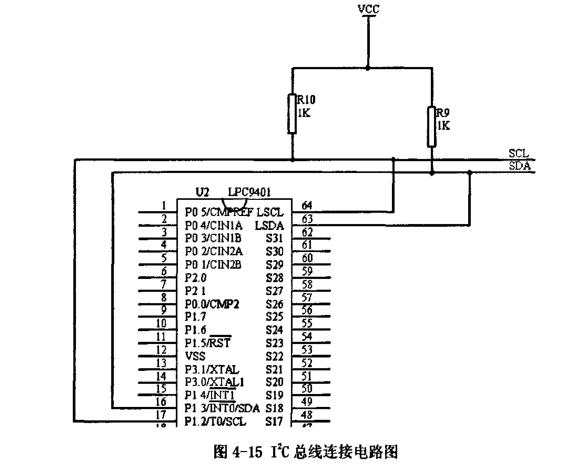

12C總線接口只需要2根信號線(數據線、時鐘線)就可以完成通信。在本測控系統中，12C總線的連接如圖4-15所示．

本測控系統中LPC8576D封裝在LPC9401中，但在內部它們未相連，所以必須通過LPC9401管腳將它們相連，參考LPC9401管腳圖，將17號(LPC940l的SCL接口)管腳與64號管腳(LPc8576D的SCL接口)相連，連線上接一個1000歐姆上拉電阻；將16號管腳(LPc9401的SDA接口)與63號管腳(LPc8576D的SDA接口)相連，并在連線上接一個1000歐姆上拉電阻。LPC9401的SCL、SDA為開漏輸出，所以控制程序中對應的P1．2(P1．2口即LPC9401的SCL接口)，P1．3(P1．3口即LPc8576D的SCL接口)設置為開漏輸出。

二、LCD接口的電路連接

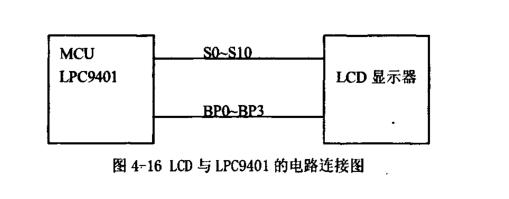

本測控系統使用型號為PH3144的LCD顯示器。LCD的電路連接如圖4-16所示：

三、驅動LCD的軟件包介紹

(1)接口函數時

LPC931控制PCF8576D驅動LCD進行顯示，由于使用I℃接口，可以利用LPC900硬件12C軟件包平臺直接進行工程設計。系統需要的主要接口函數(原型)有：

(2)原理簡介

LPC9401的硬件12c總線控制器操作比較方便，對寄存器讀寫操作即可完成各種模式的數據傳輸n41。

12C相關寄存器的說明如下：

12DAT寄存器包含要發送的數據或剛接收到的數據。當該8位直接尋址寄存器沒有處理移位數據時，CPU可對其讀寫。用戶只能在SI置位i時對其訪問。12DAT中的數據總是從右向左移位，發送的第一個位是MSB(最高位)，而在接收完一個字節后，接受到的第一個數據位位于12DAT的MSB。
