一、設置溫濕度上下限值

在DHT21存儲器內有設置溫濕度上下限值的地址空間。而DHT21的存儲器分為2部分：靜態RAM和非易失性的E²PROM。在靜態RAM內，第0和第1字節用于存放16bit的溫度值，緊接其后的第2字節用于存放溫度上限值（高溫限TH），第3字節用于存放溫度下限值（低溫限TL）。同樣，第4和第5字節用于存放16bit的濕度轉換值，第6字節存放上限濕度值（高濕限RH），第7字節用于存放下限濕度值（低濕限RL）。可以在系統安裝和工作前，用寫RAM命令4EH將上下限溫濕度值寫入對應的字節單元。但是，當靜態RAM掉電后信息就丟失了，因此有必要再通過拷貝RAM命令48H將第2和第3字節單元的溫度報警限值第6字節單元的濕度報警限值拷到E²PROM中。主程序只要在初始化部分使用重調E²PROM命令B8H，就可以將E²PROM中的溫度報警限值重新拷貝到靜態RAM中。

二、液晶顯示模塊

這部分程序主要完成的功能是循環顯示各點上的溫濕度值，主要分5個步驟：

1)定義LCD1602管腳，包括RS，R/W，E，D0～D7。這里定義是指這些管腳分別接在單片機哪些I/O口上。本設計中定義如下：

sbit E=P5.2；

sbit RS=P5.0;

sbit RW=P5.1；

sbit D0～D7=P4.0～P4.7；

2)顯示初始化，在這一步進行初始化及設置顯示模式等操作，包括以下步驟：設置顯示方式→延時→清理顯示緩存→設置顯示模式.

3）設置顯示地址,這部分操作。

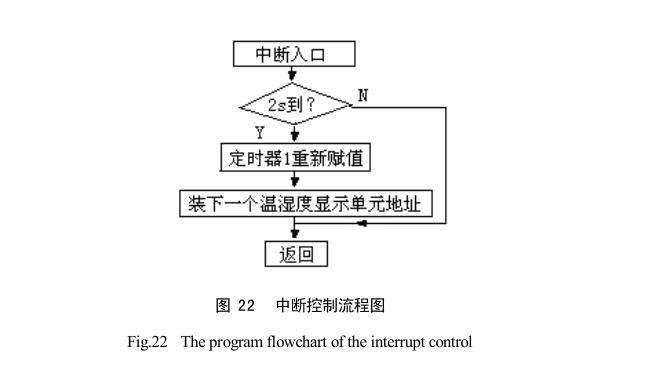

4）中斷控制程序：實現循環顯示功能，且每次顯示數據保持2秒。

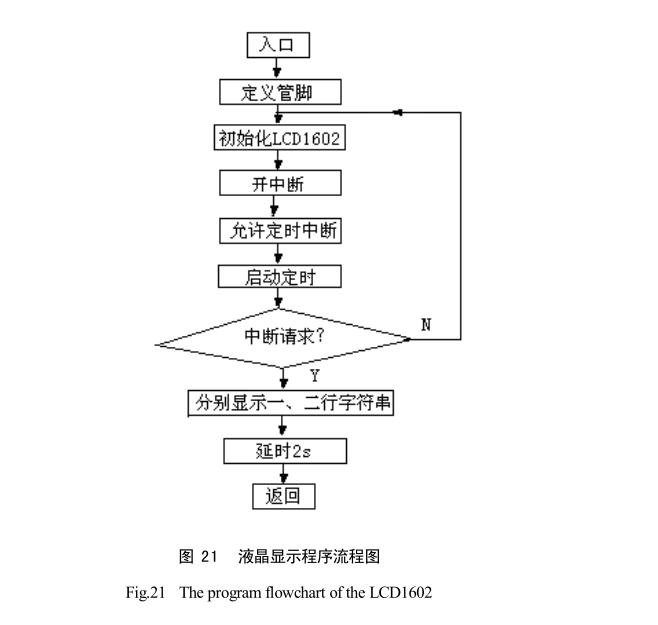

5)寫顯示字符的數據。其流程圖如圖21所示。http://www.lvdaopeixun.com
