一、操作步驟：

1、按試驗接線圖進行試驗接線，完畢后檢查，確保接線無誤（以變壓器高壓側耐壓為例做接線圖）。

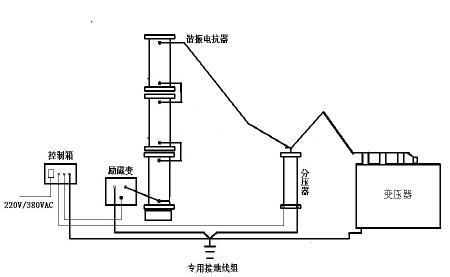

圖  成套系統接線示意圖

2、接通380V供電電源（將供電電源引入變頻電源）。

3、閉合空氣開關或刀閘開關。

4、接通儀器“電源”開關，此時綠燈亮。

5、按界面顯示進行參數設置，設置完畢后按“確定”鍵，進入試驗界面。

6、調諧：按紅色“高壓通”按鈕，紅燈亮綠燈滅，高壓回路接通。將“電壓調節”電位器逆時針回零，按動“自動調諧”按鈕，自動搜索諧振點，當搜索完畢后自動鎖定在諧振頻率上，并有蜂鳴器提示。調節“電壓調節”電位器使電壓表升至20V左右，調節“手動調頻”旋鈕,使屏幕顯示電壓達到值，此時的頻率即為較的諧振頻率（諧振點） 。

7、緩慢旋轉“電壓調節”電位器，逐漸升壓至試驗電壓，當輸出電壓到達設定電壓后顯示屏上自動開始計時，升壓過程中，如有必要科可適當調整諧振頻率，使諧振回路處于更佳的諧振狀態。計時到達設定的加壓時間后蜂鳴器提示，將輸出電壓降至零，按“確定”鍵進入“試驗結果”界面。

8、按界面提示進行數據保存、查詢。

9、按綠色“高壓斷”按鈕，綠燈亮紅燈滅，高壓回路斷開，關斷機箱“電源開關”，拉下電源開關，使得有明顯斷開點。

10、試驗設備高壓側短路接地放電，然后進行拆線。

二、注意事項：

1、按試品要求，正確進行參數設置、選擇；加壓時間為1分鐘。

2、試驗過程中，如發現試驗回路電流異常或發現試品有異常聲響，應立即降壓，并查明原因，進行處理后，方可進行加壓試驗。http://www.lvdaopeixun.com
