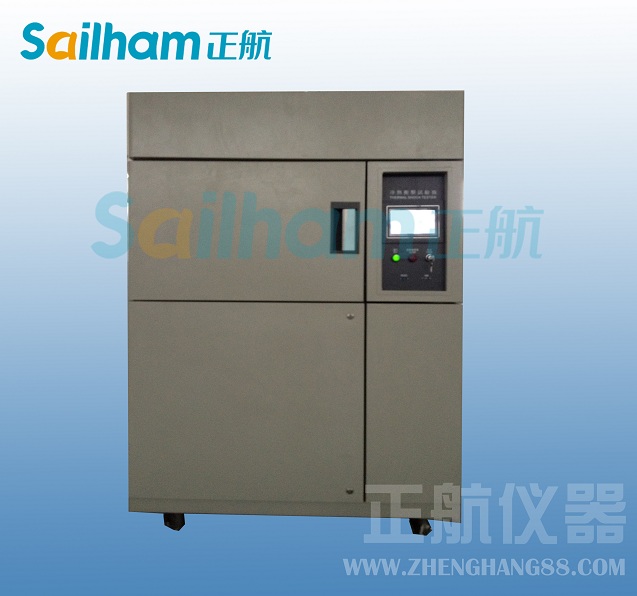

相關直流變頻冷熱沖擊試驗箱介紹

電路分析

▲、直流變頻器和交流變頻器的構成基本相同。首先，220V市電電壓通過整流濾波電路變換 為310V左右的直流電壓，為三相逆變器供電，三相逆變器在PWM電路產生的PWM脈沖作 用將310V直流電壓變換為可變的直流電壓。PWM電路輸出的PWM脈沖的占空比大小受微 處理器的控制。這樣，通過微處理器的控制，逆變器就可為壓縮機（直流無刷電機〉提供電 ffi髙低可變的直流電壓《當電壓高時電機轉速快，電ffi低時轉速慢，從而實現壓縮機轉速的 控制。

▲、由于無刷冷熱沖擊試驗箱電機有互為120°的三個繞組U、V、W (國內習慣用A、B、C)表示，所以 為了使每個繞組都能夠有電流流過.功率放大器采用了三相半橋式放大器，如圖10-2所示。 功率管Q1、Q3、Q5是高端放大器（也有人稱之為上橋臂），功率管Q2、Q4、Q6是低端放 大器（也有人稱之為下橋臂〉。功率管Q1?Q6多采用大功率復合管1GBT。

▲、當Ql、Q4導通時，300V電壓通過Q1、繞組U、V和Q4構成回路，導通電流從繞組 U流過繞組V,流過繞組U、V的電流使它們產生磁場驅動轉子旋轉：當Ql、Q6導通時， 300V電ffi通過Q1、繞組U、W和Q6構成回路，導通電流從繞組U流過繞組W,流過繞 組U、W的電流使它們產生磁場驅動轉子旋轉：當Q3、Q6導通時，300V電壓通過Q3、 繞組V、W和Q6構成回路，導通電流從繞組V流過繞組W,流過繞組V、W的電流使它 們產生磁場驅動轉子旋轉：當Q3、Q2導通時，300V電壓通過Q3、繞組V、U和Q2構成 回路，導通電流從繞組V流過繞組U，流過繞組V、U的電流使它們產生磁場驅動轉子旋 轉：當Q5、Q2導通時.300V通過Q5、繞組W、U和Q2構成回路，導通電流從繞組W 流過繞組U,流過繞組W、U的電流使它們產生磁場驅動轉子旋轉到地；Q5、Q4導通時，  第十章變囅電》箱故障分潘與檢修300V電壓通過Q5、繞組W、V和Q4構成回路，流過繞組W、V的電流使它們產生磁場 驅動轉子旋轉。
